1-3GHz 50W פס רחב מודול מגבר כוח RF PA Class AB
1-3GHz 50W Broadband Power Amplifier Module RF PA Class AB -} ביצועים גבוהים-מגבר הספק RF רחב פס עם פלט 50W (47-48dBm), טווח תדרים 1-3GHz, עיצוב Class AB עם מעגלי הגנה מובנים לציוד בדיקה ומערכות תקשורת.
סקירה כללית
PA1G3G-50W הוא מגבר הספק רחב פס רחב-בביצועים גבוהים הפועל על פני טווח התדרים 1-3 GHz עם הספק פלט רציף של 50W. עם עיצוב Class AB עם מעגלי הגנה מובנים, מגבר זה מספק אמינות יוצאת דופן עבור יישומי RF תובעניים.
תכונות מפתח
- פעולת פס רחב: טווח תדרים 1-3 GHz
- הספק גבוה: 50W (47-48dBm)
- רווח גבוה: 47-50 dB אופייני
- עיצוב ליניארי Class AB
- מעגלי הגנה-מובנים (כיבוי אוטומטי של-חום גבוה)
- עכבת כניסה/יציאה של 50 אוהם
- מקדם צורה קומפקטי: 170 x 81.5 x 20 מ"מ
- SMA-מחברי RF נשיים
מפרטים
| פָּרָמֶטֶר | עֵרֶך |
|---|---|
| דֶגֶם | PA1G3G-50W |
| טווח תדרים | 1-3 גיגה-הרץ |
| כוח פלט (CW) | 50W / 47-48dBm |
| P1dB | 46 dBm |
| לְהַשִׂיג | 47-50 dB |
| קבל שטוחות | ±2 dB (±3 מקסימום) |
| קלט VSWR | < 1.5:1 |
| מתח אספקה | 26-30 VDC |

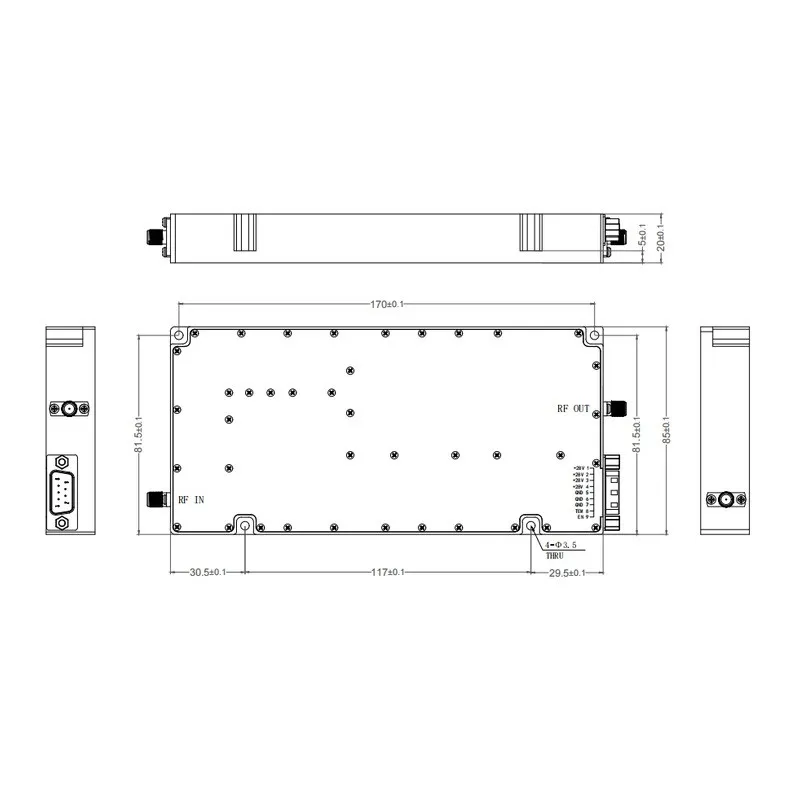

| מידות | 170 x 81.5 x 20 מ"מ |
| מחברי RF | SMA-נקבה |
| ממשק DC | D-SUB 9-Pin |
| מִשׁקָל | 540g |
| טמפ' הפעלה | -30 מעלות עד +70 מעלות |
יישומים
- ציוד בדיקה
- מערכות תקשורת
- לוחמה אלקטרונית
- עיבוד אותות
- בדיקת RF מעבדתית
